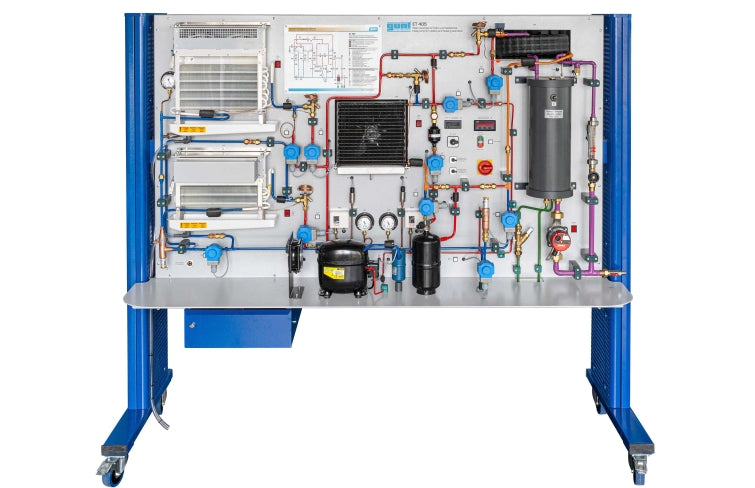

ET 405 Bomba de calor para modo de refrigeración y de calefacción
ET 405 Bomba de calor para modo de refrigeración y de calefacción
Tiempo de despacho para este producto
Santiago:
Regiones:
Regiones extremas:
Región de Magallanes:
Descripción
Con el equipo ET 405 se puede estudiar el modo de refrigeración y de calefacción. Es posible ajustar diversos modos de funcionamiento mediante electroválvulas.
El circuito de refrigeración con compresor y condensador (cambiador de calor con soplante) dispone de dos evaporadores con soplantes (etapas de refrigeración normal y de congelación) y válvulas de expansión termostáticas. Los dos evaporadores se pueden conectar en paralelo o en serie. En el caso de una conexión en serie, un tubo capilar sirve de elemento de expansión en el evaporador de etapa de refrigeración normal. El circuito de refrigeración está conectado con un circuito de agua glicolada a través de un cambiador de calor de espiralado coaxial. El cambiador de calor de espiralado coaxial puede ser conmutado por válvulas electromagnéticas para ser utilizado como evaporador o como condensador. De esta manera se puede calentar o enfriar la mezcla de glicol-agua en el depósito.
En el modo neto de refrigeración (sin función de calefacción) el cambiador de calor con soplante como condensador se encarga de la disipación del calor. Este cambiador de calor puede ser conmutado por válvulas electromagnéticas para ser utilizado como evaporador también. Los diversos modos de funcionamiento pueden seleccionarse en el software GUNT suministrado.
Características
Especificación
- Familiarización con la bomba de calor o instalación frigorífica.
- Ajuste de diversos modos de funcionamiento vía válvulas electromagnéticas, seleccionables en el software GUNT.
- Circuito de refrigeración con compresor, condensador (cambiador de calor con soplante), 2 evaporadores con soplantes (etapas de refrigeración normal y de congelación).
- Circuito de agua glicolada con depósito, bomba y cambiador de calor de espiralado coaxial.
- Cambiador de calor de espiralado coaxial y cambiador de calor con soplante utilizables como condensador o evaporador en el circuito de refrigeración.
- 1 válvula de expansión termostática por cada uno de los cambiadores de calor y de los evaporadores.
- Adicionalmente 1 regulador de presión de evaporación y 1 tubo capilar para el evaporador de etapa de refrigeración normal.
- Indicación de temperatura, presión, caudal y potencia absorbida del compresor en el software GUNT.
- El caudal másico del refrigerante calculado con precisión mediante el software GUNT.
- Software GUNT para la adquisición de datos a través de USB en Windows 10.
Datos técnicos
Compresor
- Potencia frigorífica: 1561W a 5/40°C
- Potencia absorbida: 759W a 5/40°C
Cambiador de calor con soplante
- Superficie de transferencia: 1,25m²
- Caudal volumétrico de aire: 650m³/h
Evaporadores con soplante:
Etapa de refrigeración normal
- Superficie de transferencia: 1,21m²
- Caudal volumétrico de aire: 80m³/h
Etapa de congelación
- Superficie de transferencia: 3,62m²
- Caudal volumétrico de aire: 125m³/h
Refrigerante
- R513A, GWP: 631
- Volumen de llenado: 1,5kg
- Equivalente de CO2: 0,9t
Rangos de medición
Temperatura
- -50…150°C
Presión
- 2x -1…15bar
- 1x -1…24bar
Flujo másico
- refrigerante, calcular 2,5…65g/s
Potencia
- 0…1150W
Alimentación eléctrica
- 230V, 50Hz, 1 fase
Dimensiones y pesos
- LxAnxAl: 2210x800x1900mm
- Peso: aprox. 330kg
Necesario para el funcionamiento
- Toma de agua, desagüe, PC con Windows recomendado
