TM 150 Sistema didáctico de vibraciones

TM 150 Sistema didáctico de vibraciones

Disponibles
Tiempo de despacho: ?

Tiempo de despacho para este producto

Santiago:

Regiones:

Regiones extremas:

Región de Magallanes:

Descripción

Con el sistema didáctico de vibraciones TM150 se pueden tratar numerosos temas del estudio de las vibraciones de manera clara y experimental.
Los temas abarcan desde sencillas oscilaciones pendulares o vibraciones forzadas con manifestaciones de resonancia hasta la absorción de vibraciones.


El elemento central del sistema didáctico de vibraciones es un bastidor de perfil estable en el que se pueden fijar diferentes montajes experimentales. Los múltiples accesorios se guardan en una mesa de laboratorio móvil con cajones. Además de las vibraciones libres, mediante un excitador de desequilibrio accionado por motor eléctrico también es posible representar vibraciones forzadas. La frecuencia del excitador se ajusta y lee en un equipo de mando.


Un amortiguador de aceite permite el análisis de vibraciones amortiguadas con grado de amortiguación ajustable. La absorción de vibraciones se indica con un vibrador de flexión sintonizable. Un registrador mecánico de tambor y de diagrama polar ofrece la posibilidad de registrar la vibración. Gracias al software de adquisición de datos TM 150.20, los valores de medición se pueden visualizar y evaluar en un ordenador.

Características

  • Sistema didáctico de vibraciones con experimentos sobre amortiguación, resonancia, sistema de dos masas y absorción de vibraciones.
  • 6 osciladores pendulares, 2 osciladores de viga, 1 oscilador masa-muelle.
  • Excitador de desequilibrio eléctrico.
  • Equipo de mando para excitador de desequilibrio con indicador digital de la frecuencia y salida TTL para la activación de dispositivos externos.

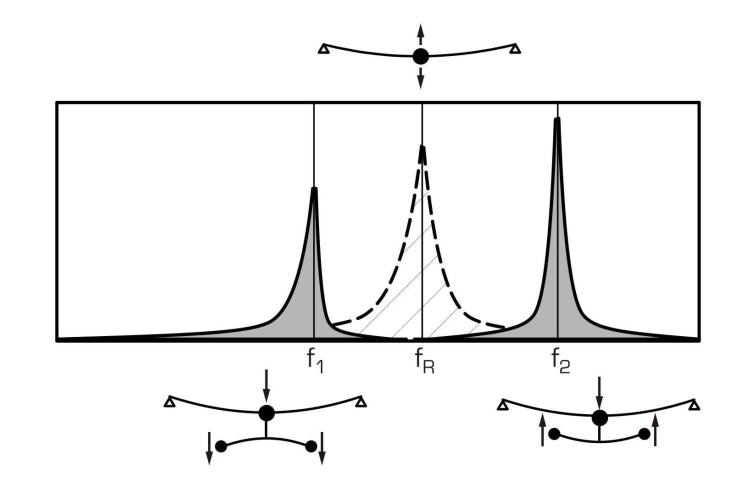

  • Absorbedor sintonizable con muelle de hojas.
  • Amortiguador de aceite ajustable.
  • Registrador de tambor eléctrico para el registro de vibraciones libres.
  • Registrador de diagrama polar para determinación de amplitud y fase de las vibraciones forzadas.

Datos técnicos

Viga, rígida

  • Dimensiones: LxAnxAl: 700x25x12mm
  • Peso: 1,6kg

Viga, elástica

  • Dimensiones: LxAnxAl: 700x25x4mm
  • Peso: 0,6kg

Muelles de tracción-compresión

  • 0,75N/mm
  • 1,5N/mm
  • 3,0N/mm

Excitador de desequilibrio

  • Frecuencia: 0…50Hz
  • Desequilibrio: 100cmg

Amortiguador de aceite

  • Constante de amortiguación: 5…15Ns/m

Absorbedor

  • Muelle de hojas: AnxAl: 20x1,5mm
  • Masa total: aprox. 1,1kg
  • Sintonizable: 5…50Hz

Registrador de tambor

  • Avance: 20mm/s
  • Ancho de la hoja de papel: 100mm

Registrador de diagrama polar

  • Diámetro: 100mm

Alimentación

  • 230V, 50Hz, 1 fase

Dimensiones y pesos

  • Dimensiones: LxAnxAl: 1010x760x1800mm
  • Abertura del bastidor: AnxAl: 870x650mm
  • Peso: aprox. 150kg

Ficha técnica
Ver todos los detalles
