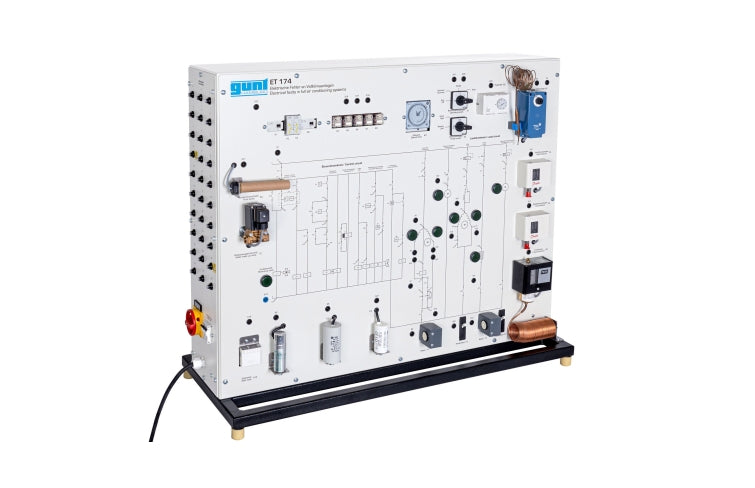

ET 174 muestra el circuito eléctrico de una instalación de aire acondicionado completa con función de bomba de calor. Los circuitos de mando existen realmente. Los componentes en los circuitos de carga son simulados (p.ej. compresor, calentador, válvula reversible de 4 vías).

La instalación de aire acondicionado con función de bomba de calor refrigera en el verano y calienta en el invierno. En el modo de calefacción, el temporizador de descongelación inicia la descongelación por gas caliente mediante una breve conmutación de la válvula reversible de 4 vías. En caso de temperaturas exteriores muy bajas, una calefacción eléctrica adicional se activa en el modo de calefacción. En caso de una humedad del aire baja, el higrostato activa la función de humectación.

Unos dispositivos de protección típicos, tales como interruptores protectores y detectores de hielo, completan el circuito eléctrico. El estado de servicio de los componentes simulados es indicado por lámparas en el esquema de conexiones que se encuentra en la placa frontal.

La simulación de 30 diferentes fallos, como p. ej. la rotura de bobina del motor o un relé defectuoso, es posible. Para la identificación de fallos se comprueban las tensiones o resistencias en los conectores de laboratorio con ayuda de un multímetro. La ilustración del esquema de conexiones en la placa frontal facilita la asignación de los puntos de medición.
