MSC01 Aire acondicionado y climatización Formador Educativo AutoEDU
MSC01 Aire acondicionado y climatización Formador Educativo AutoEDU
Tiempo de despacho para este producto
Santiago:
Regiones:
Regiones extremas:
Región de Magallanes:
Lorem ipsum dolor
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Curabitur fringilla sapien risus, id semper tellus porta eu. Sed semper ante vel tellus pharetra, quis venenatis lorem elementum.
Descripción
Formador en sistemas de aire acondicionado
- Un sistema con un tubo de orificio
- Sistema electrónico de control climático CLIMATRONIC
- Un sistema completamente funcional con refrigerante R134a
- Diagnóstico mediante toma de diagnóstico OBD de 16 polos
- Contactos abiertos para medición de componentes y circuitos del sistema.
- Simulaciones de códigos de falla

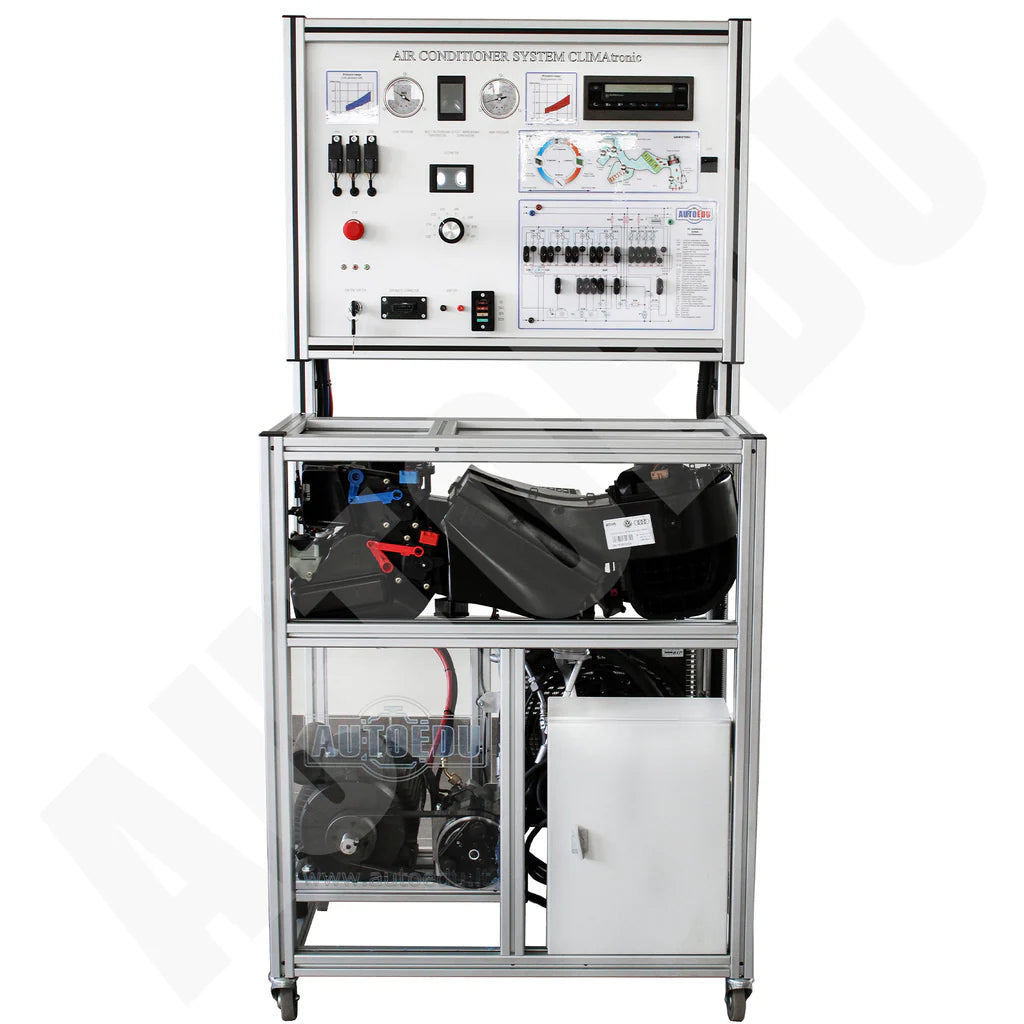

En un chasis de aluminio móvil se encuentra instalado un simulador de sistema de climatización y aire acondicionado completamente funcional. Este simulador de formación está diseñado especialmente para ayudar a los estudiantes técnicos a comprender mejor el sistema electrónico de climatización y aire acondicionado CLIMAtronic. El simulador de formación se basa en componentes originales de Audi/VW. El sistema de climatización y aire acondicionado integrado muestra los diferentes modos de funcionamiento. Equipamiento para la formación y capacitación técnica y profesional en automoción.
El simulador de tablero de entrenamiento es una excelente herramienta educativa que permite a los estudiantes aprender la estructura del sistema de aire acondicionado y control de clima, estudiar sus componentes y realizar diversas mediciones, pruebas y otros procedimientos de diagnóstico para utilizar herramientas de escaneo de diagnóstico u otras herramientas y equipos especiales.
Características
Especificaciones técnicas y funciones:
- Sistema de aire acondicionado electrónico integrado con climatizador (Climatronic) y tubo de orificio.
- Monitoreo de los modos de funcionamiento del sistema de aire acondicionado y climatización.
- Compresor HVAC visible, embrague electromagnético del compresor y sus modos de funcionamiento.
- Manómetros instalados para monitorear la distribución de presión del refrigerante R134a en los lados (circuitos) de alta y baja presión.
- Unidad de mezcla HVAC (calefacción, ventilación y aire acondicionado) visible con sus modos de funcionamiento.
- Funcionamiento visible de las aletas del flujo de aire.
- Capacidad de monitorizar y controlar los cambios de los parámetros de cada componente del sistema:
La velocidad del ventilador del flujo de aire
Las posiciones de las aletas del flujo de aire
La temperatura interior (interior)
La presión del refrigerante R134a cambia dependiendo de la velocidad del ventilador del radiador de refrigeración
La velocidad del cambio de temperatura dependiendo de la velocidad del ventilador del radiador del flujo de aire
La posición de las aletas del flujo de aire según los modos de funcionamiento: descongelación, recirculación de aire (aire fresco) o espacio para los pies
- Tablero de entrenamiento con diagrama de LED's que muestra los modos de funcionamiento de las salidas y trampillas.

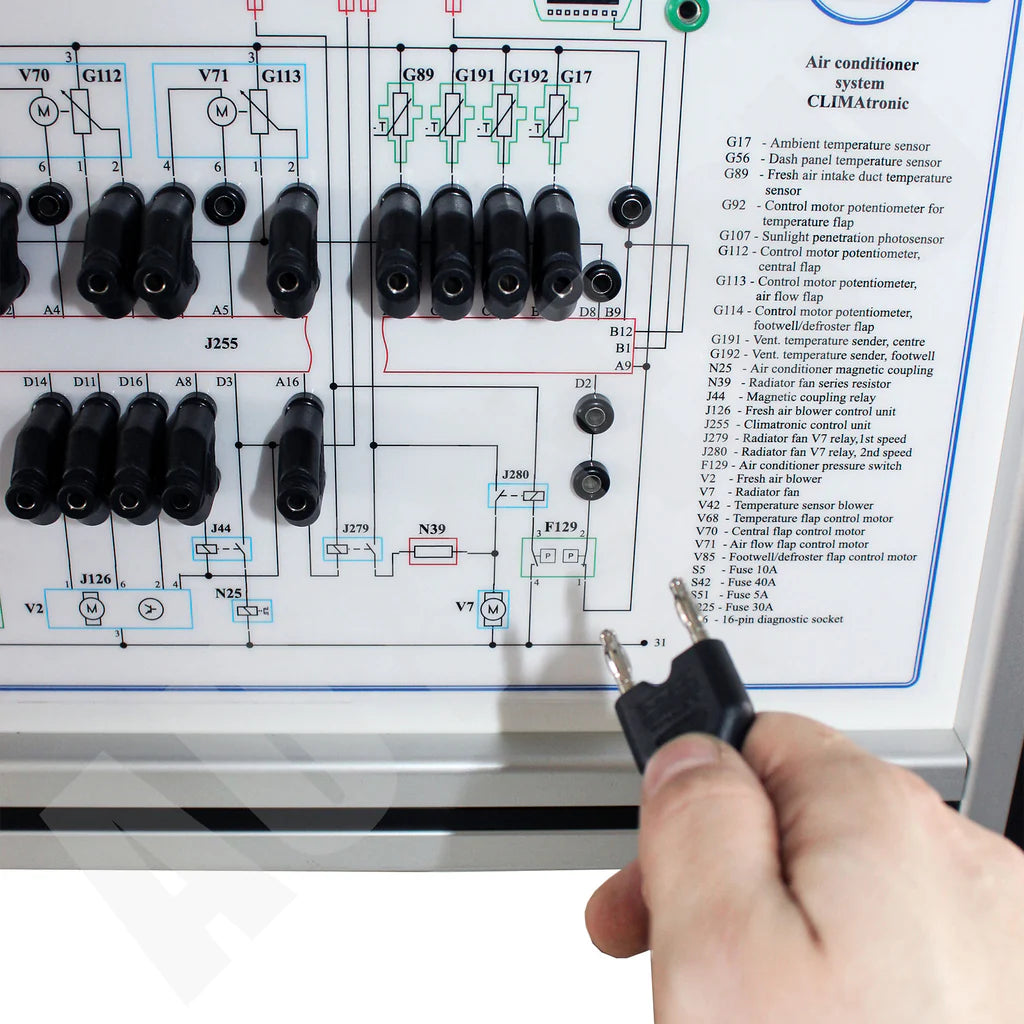

- Diagrama de cableado eléctrico completo con puentes tipo banana incorporados para realizar mediciones y simular los códigos de falla del sistema.
- Capacidad de simular más de 15 fallas del sistema desconectando los puentes tipo banana.
- Voltímetro integrado que muestra el voltaje de los componentes del sistema electrónico:
G92 Potenciómetro motorizado de control para trampilla de temperatura
G114 Potenciómetro motorizado de control, trampilla de espacio para los pies/anticongelante
G112 Potenciómetro motorizado de control, trampilla central
G113 Potenciómetro motorizado de control, trampilla de flujo de aire
G89 Sensor de temperatura del conducto de entrada de aire fresco
G191 Sensor de temperatura de ventilación, centro
G192 Sensor de temperatura de ventilación, espacio para los pies
G17 Sensor de temperatura ambiente
- El termómetro integrado muestra el cambio de temperatura en función de la presión del refrigerante R134a.
Datos técnicos:
- Estructura cerrada: El cableado interno no es visible.
- Alimentación: 220 V.
- Dimensiones aproximadas: 1680 x 800 x 500 mm.
- Peso neto aproximado: 100 kg.
- Fabricado en la UE.
- Certificado CE.
