RT 700 Kit didáctico de fundamentos de hidráulica

RT 700 Kit didáctico de fundamentos de hidráulica

Disponibles
Tiempo de despacho: ?

Tiempo de despacho para este producto

Santiago:

Regiones:

Regiones extremas:

Región de Magallanes:

Descripción

El RT 700 es un sistema didáctico completamente equipado con todos los componentes y medios auxiliares necesarios para impartir un curso sobre los fundamentos de la hidráulica. La estructura del curso está basada en el acreditado curso BIBB para la formación en materia de accionamientos hidráulicos.

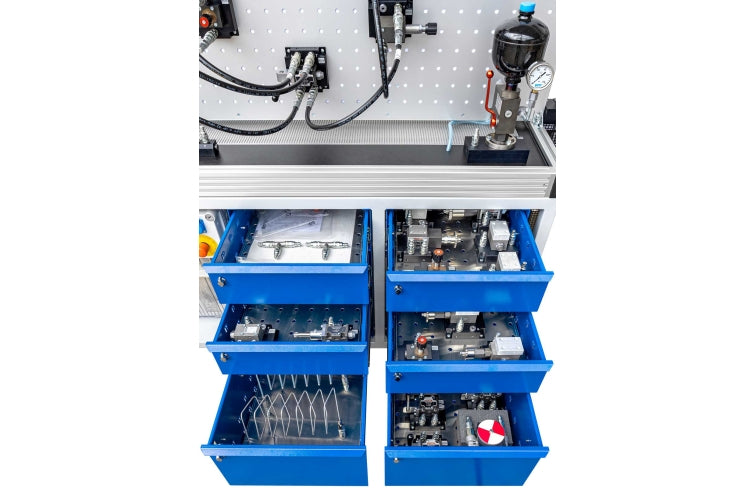

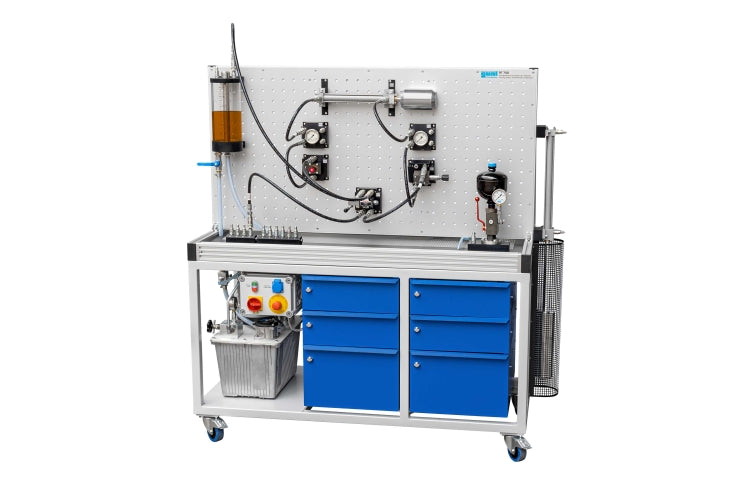

El elemento principal del kit es el panel de montaje de grandes dimensiones. En él se pueden montar al mismo tiempo y de manera clara dos circuitos formados por modernos componentes industriales normalizados y mangueras. Todos los componentes se fijan de forma segura gracias a una técnica de sujeción rápida especial. Las conexiones de los componentes están orientadas hacia delante para poderse unir cómodamente por medio de acoplamientos rápidos. Por debajo de todo el panel de montaje está colocada una bandeja colectora de aceite. La base móvil y robusta contiene la unidad de accionamiento y la caja de distribución eléctrica. La bandeja portaobjetos de grandes dimensiones permite alojar todos los componentes del sistema en cajones y estantes.

Características

  • Equipo didáctico para la introducción a los fundamentos de la hidráulica, concepto del BIBB.
  • Panel de montaje metálico con retícula perforada para la fijación rápida de los componentes.
  • Bandeja colectora de aceite.
  • Componentes normalizados industriales de la hidráulica.
  • Diversas válvulas distribuidoras, válvulas limitadoras de presión, de cierre, estranguladoras, de regulación de caudal y de retención.
  • Motor hidráulico.
  • Acumulador de membrana.
  • Émbolo cargado con un peso con dispositivo de protección.
  • Mangueras de presión con acoplamientos rápidos de cierre automático.
  • Unidad de accionamiento con bomba de engranajes.

Datos técnicos

Placa de montaje

  • Dimensiones: LxAl: 1420x700mm

Unidad de accionamiento

  • Bomba de engranajes
  • Presión de trabajo: 100bar
  • Caudal: 4cm³/vuelta
  • Potencia: 1,5kW
  • Número de revoluciones: 1500min⁻¹
  • Capacidad del depósito de aceite: 25L

Recipiente de medición

  • Capacidad: 3L, transparente

Acumulador de membrana

  • Capacidad: 1L
  • Presión de apertura: 140bar

Mangueras de presión

  • Tipo: 1SN DN 6
  • Máx.: 225bar

Seguridad

  • Pulsador de parada de emergencia

Alimentación

  • 230V, 50Hz, 3 fases

Dimensiones y pesos

  • Dimensiones: LxAnxAl: 1665x705x1725mm
  • Peso: aprox. 450kg
